HDMI测试

高清多媒体接口(High Definition Multimedia Interface,HDMI  )是一种全数字化视频和声音发送接口,可以发送未压缩的音频及视频信号。HDMI接口在数码产品和工业级产品使用过程中,有时会出现一些异常,需要通过设备分析硬件电路的设计是不是有不足,因此我们通过设备来检测一下HDMI的物理层测试,一致性测试,以下是HDMI一致性测试项目的内容、测试环境、测试报告。

HDMI测试内容:

rich/1593597819.png

测试环境 :

示波器 8G以上示波器:

rich/1593659063.png

HDMI测试软件:

rich/1593659112.png

示波器探头8G差分SMA以上的三个:

rich/1593659164.png

HDMI测试专用的测试夹具

rich/1593659195.png

HDMI试报告》部分内容分享:

rich/1593659543.pngrich/1593659575.png

rich/1593659598.pngrich/1593659639.png

rich/1593659658.png



DDR3测试

DDR3测试

DDR是Double Data Rate SDRAM的缩写(双倍数据速率)。DDR SDRAM内存技术是从主流的PC66,PC100,PC133 SDRAM技术发展而来。这一新技术使新一代的高性能计算机系统成为可能,包括台式机、工作站、服务器、便携式,也包括新的通信产品,如路由器。DDR内存目前被广泛应用于高性能图形适配器。随着DDR总线速率的不断提升,不论做主板设计或测试的工程师,还是做内存条或DRAM芯片设计或测试的工程师都面临DDR总线信号完整性测试分析的挑战。对信号完整性工程师来说,DDR总线走线多,时序复杂,探测困难,是计算机系统中最复杂的总线。那么,对DDR的测试也是至关重要的。

DDR3测试内容

DDR测试过冲:

(a)地址、控制信号的过冲

(b)时钟、数据信号的过冲

         DDR转换速率; 时序测试(CK&DQS);复位时序;斜率的测量(差分信号CK&DQS);地址控制建立时间,保持时间的测试; 地址数据建立、保持时间的测试。

测试环境:

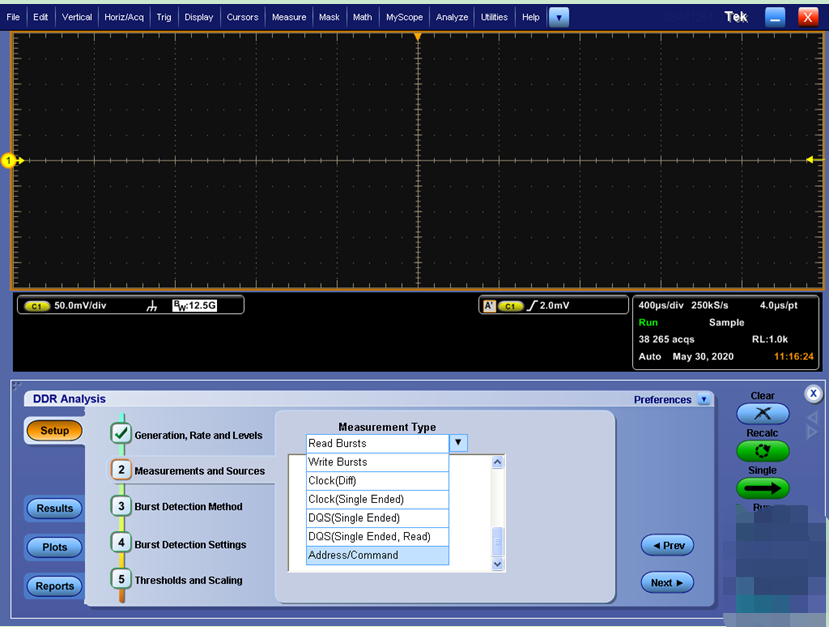

示波器:

rich/1593660707.png

探头校准夹具:

rich/1593660738.png

测试内容主要报告:

rich/1593666119.png

DDR3原理图:

rich/1593666166.png

DDR3 PCB走线:

rich/1593666212.png

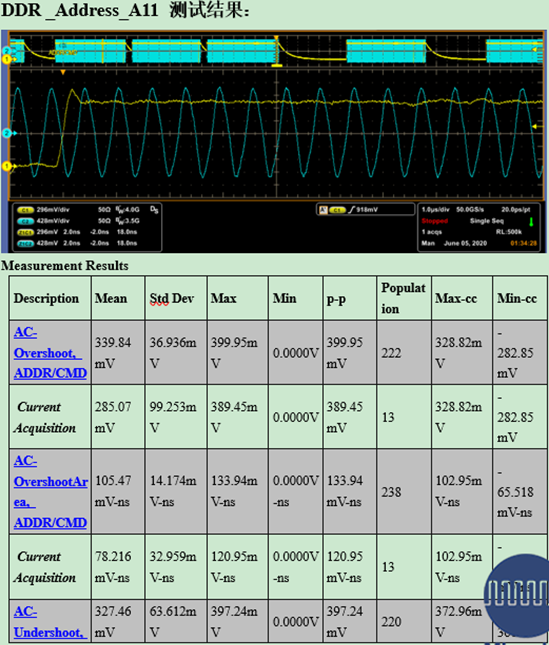

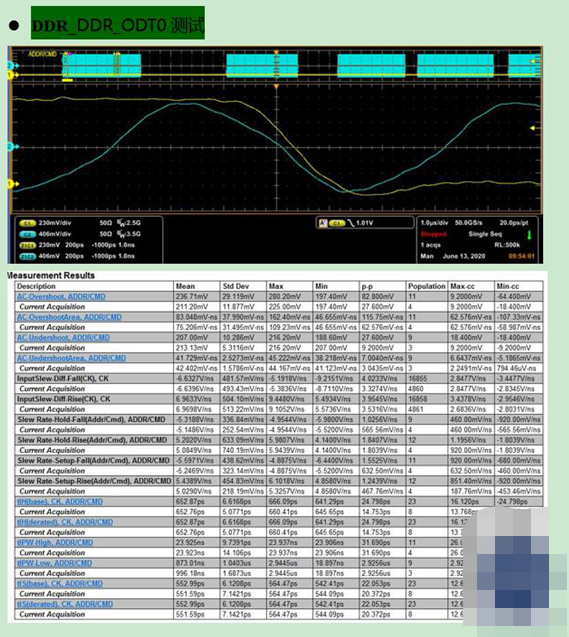

DDR3 信号线的测试:

rich/1593666255.png

rich/1593666280.png

测试案例:

rich/1593666320.png
