服务详情
同步辐射
¥面议
周期:每月一次
设备:
(下单时候请下载左侧相应模板填写上传) 同步辐射(相对论):加速到光速附近的电子,在磁场中偏转时会在切线的方向上放出光。 第一代:弯铁线(圆形跑道) 第二代:弯铁+波荡器线(椭圆跑道) 第三代:弯铁+波荡器线(多边形) 第四代:自由电子激光 (直线,强相干性)
如果您的需求与上述内容不符请点击跳转到“需求发布”页面,进行自行订单填写
样品要求

暂无

服务描述

什么是同步辐射?

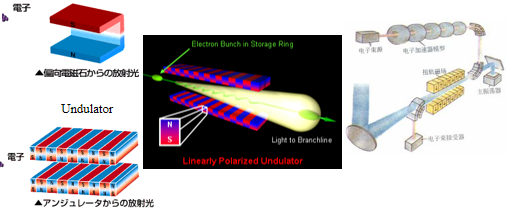

同步辐射(相对论):加速到光速附近的电子,在磁场中偏转时会在切线的方向上放出光。

第一代:弯铁线(圆形跑道)

第二代:弯铁+波荡器线(椭圆跑道)

第三代:弯铁+波荡器线(多边形)

第四代:自由电子激光 (直线,强相干性)



同步辐射优点:高辉度,低发散度,波长分布广,偏光可控,短脉冲等

 servers/1569577039.png

同步辐射加速器(加速电子到近光速)->存储环(保证持续发光)->光束线(单色化,聚焦等)->应用终端

应用领域:

1、X 射线衍射(晶体结构,微结构,电子密度分布等)

2、电子结构谱学(XPS, XAS,RIXS,NIXS 等)

3、微结构谱学(XAFS)

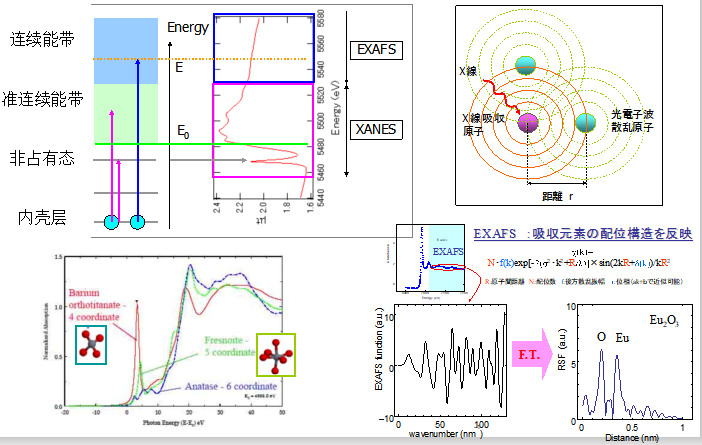

XAS and EXAFS 探测非占有态

servers/1569577114.png

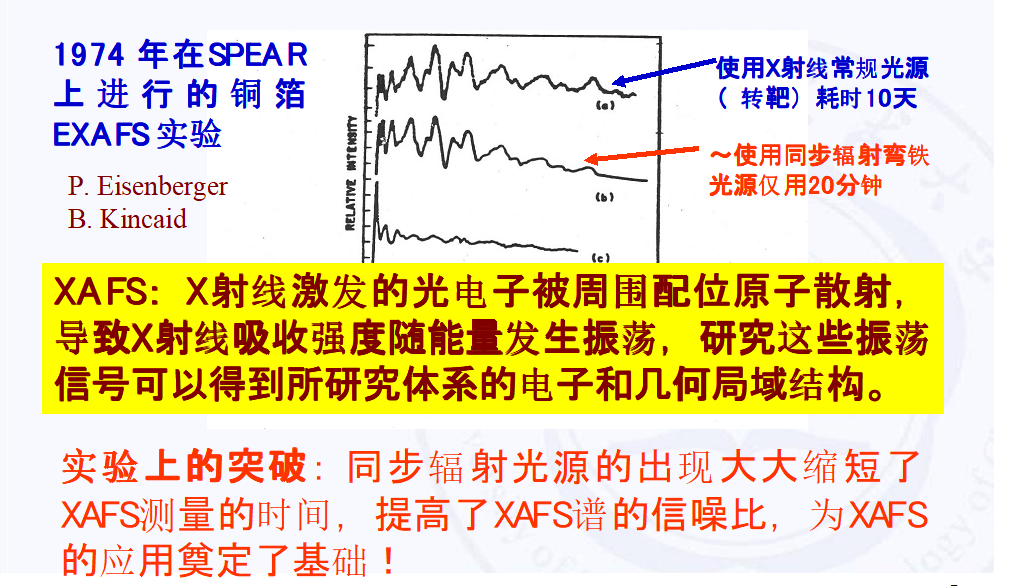

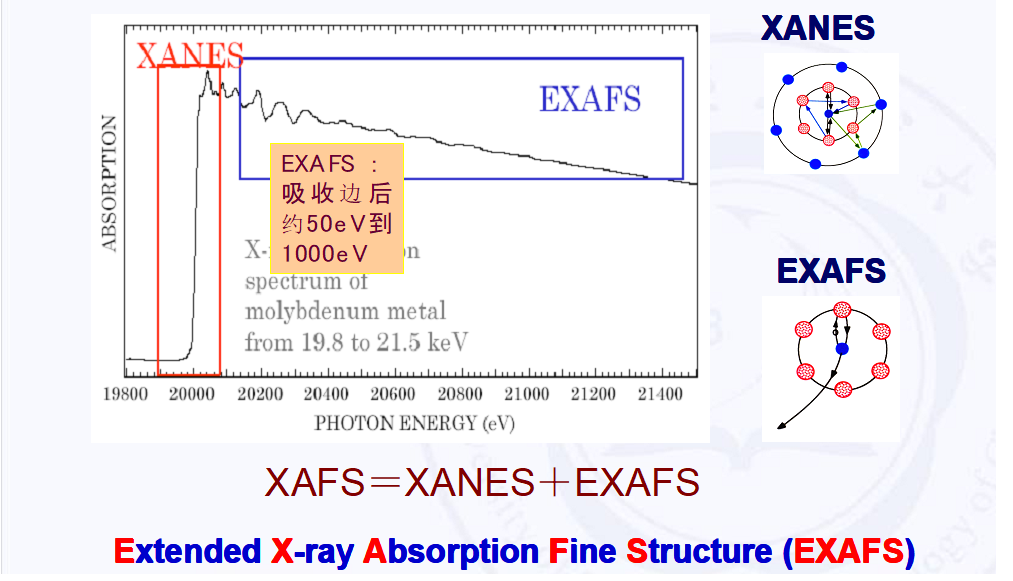

XAFS (X-ray absorption fine structures) X射线吸收精细结构

servers/1569577170.png

servers/1569577210.png

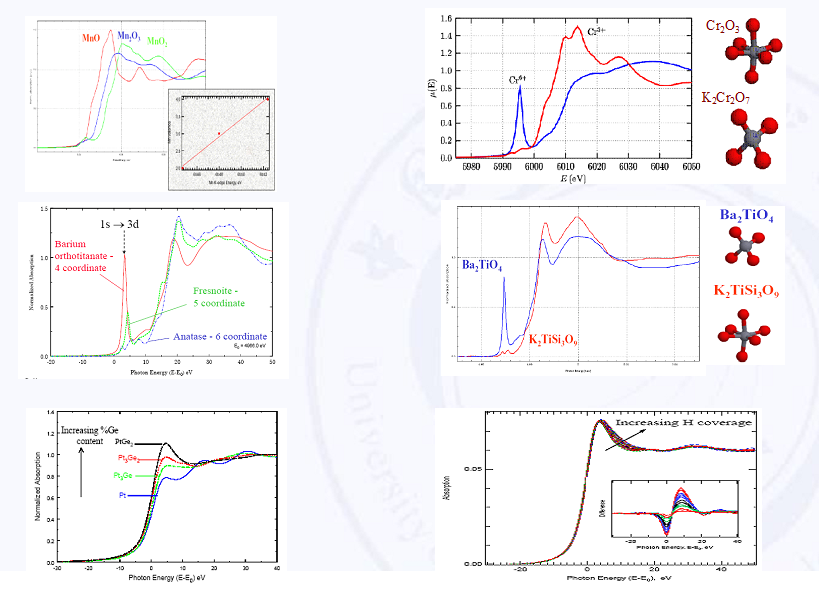

XANES (X-ray absorption near edge structures)

servers/1569577250.png

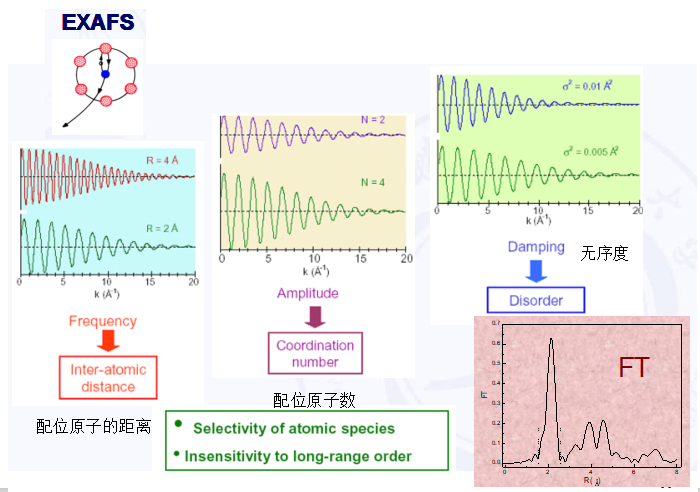

EXAFS 携带的信息

servers/1569577313.png

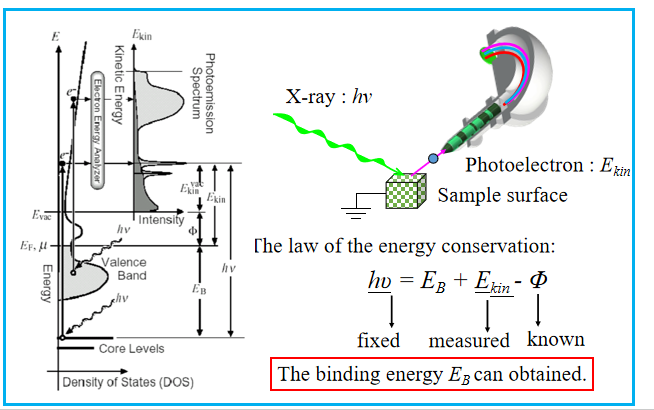

Schematic of photoemission spectroscopy (PES)

servers/1569577351.png

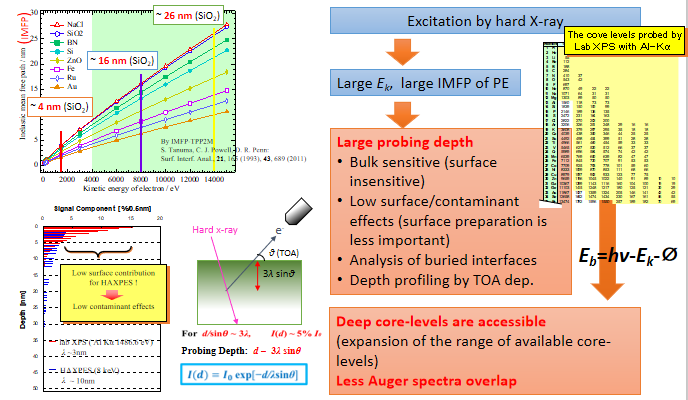

What is HAXPES ?
(Hard X-ray PhotoElectron Spectroscopy)

servers/1569577391.png

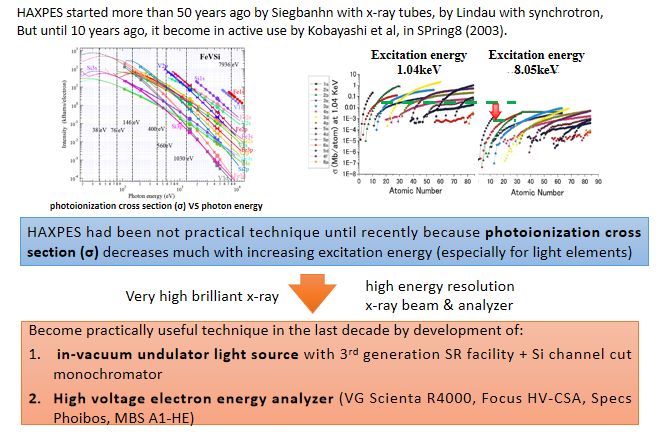

Minus points of HAXPES and solutions

servers/1569577408.png

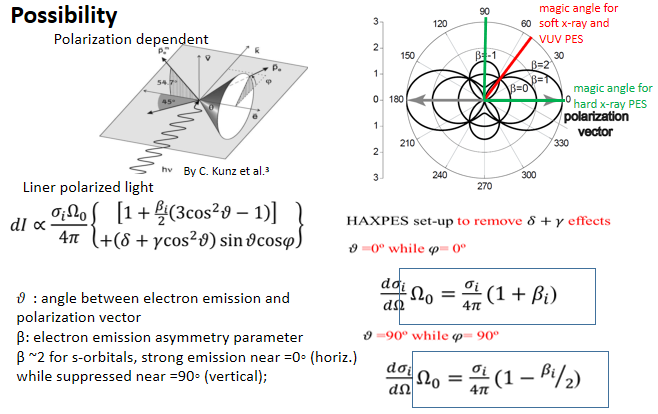

Polarization dependence in HAXPES

servers/1569577457.png

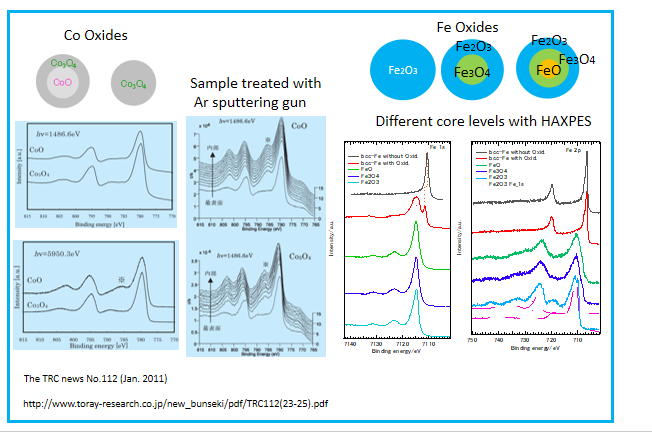

Non-destructive bulk analysis

servers/1569577482.png

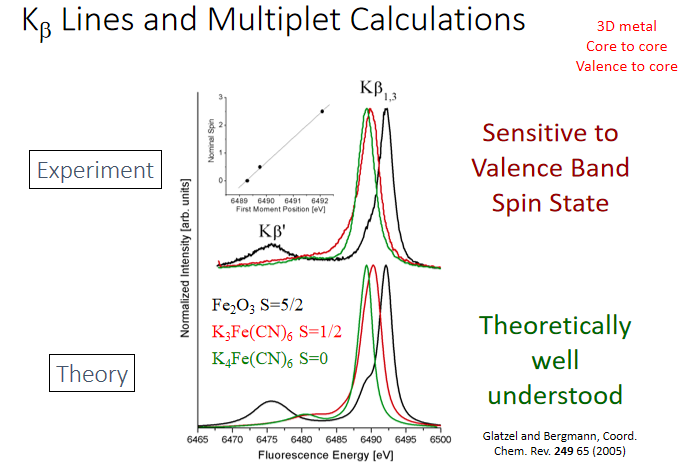

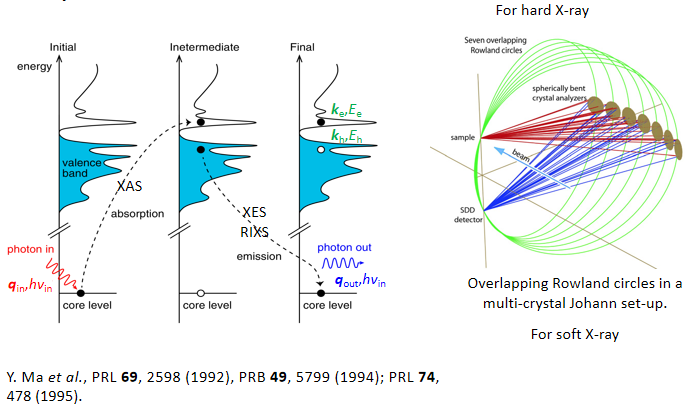

XES/RIXS 占有态的测量


servers/1569577537.png

servers/1569577549.png

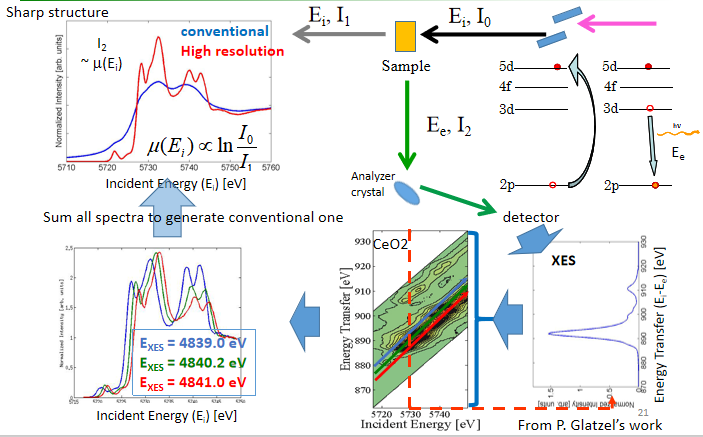

High resolution XAS

servers/1569577587.png

基于 RIXS技术的高分辨探测实例:

1、被探测对象的寿命造成的能量展宽<< 系统总分辨率提高入射 beam 的能量分辨率和探测仪器的分辨率

2、被探测对象的寿命造成的能量展宽>>系统总分辨率改变探测的方式

servers/1569577623.png

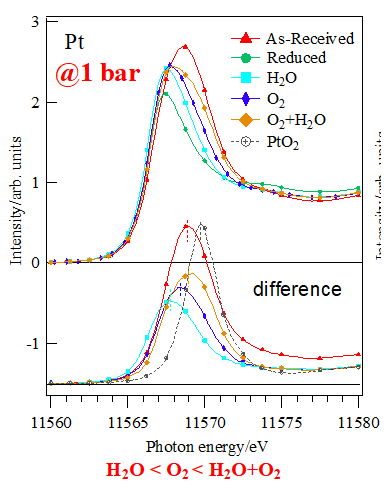

Due to the lifetime difference of Pt L3 (5.2 eV) and M5 (2.4 eV) HERFD-XAS can provide results with  higher resolution than transmission method.

servers/1569577789.png

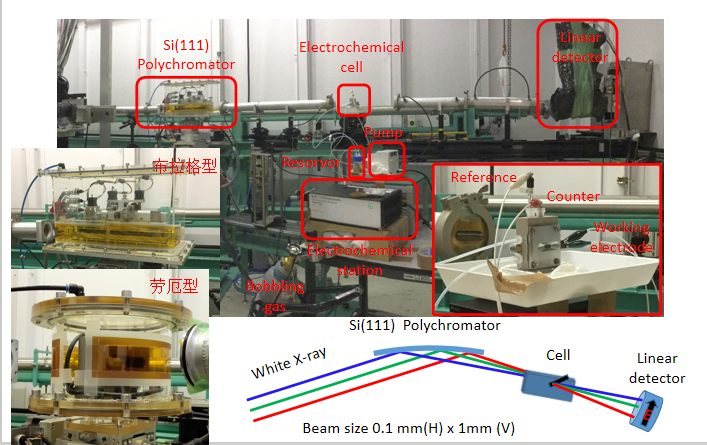

operando D-XAFS原理和实验装置


 servers/1569577829.png

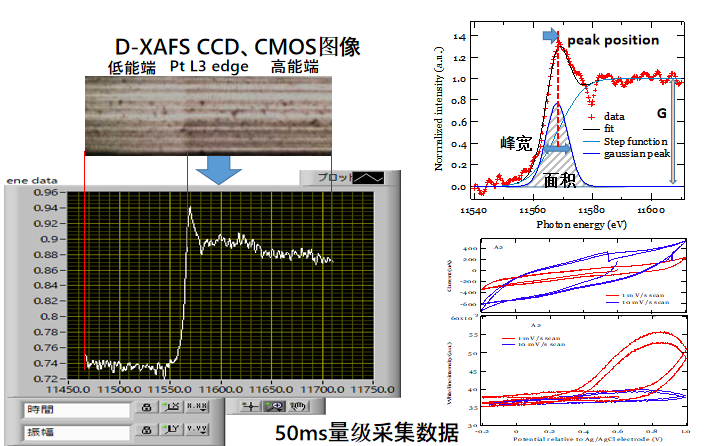

案例一、Pt/C催化剂在Cv循环过程中白线峰强度的变化情况


 servers/1569577846.png

案例二、利用硬 X射线NIXS获得轻元素的体态信息

servers/1569577873.png

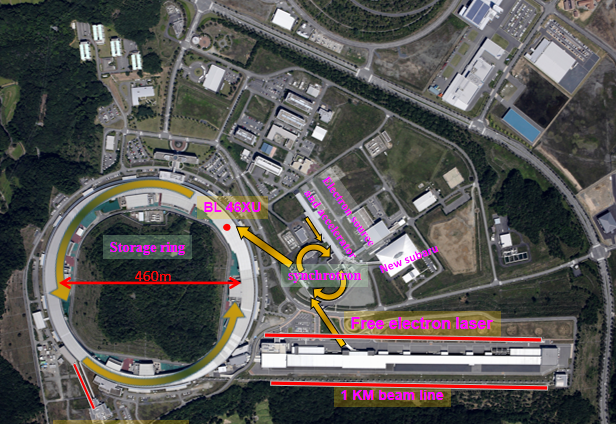

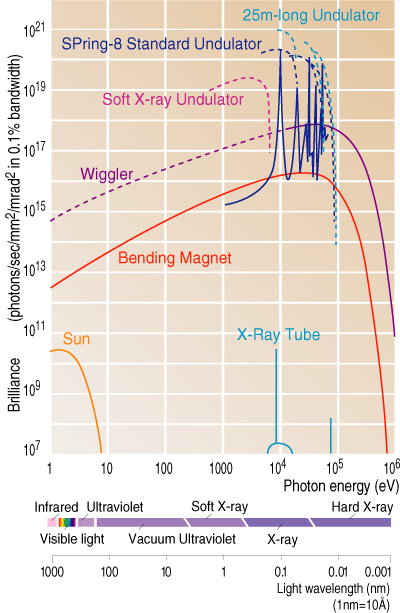

Information of SPring-8


 servers/1569577890.png

 servers/1569577917.png
